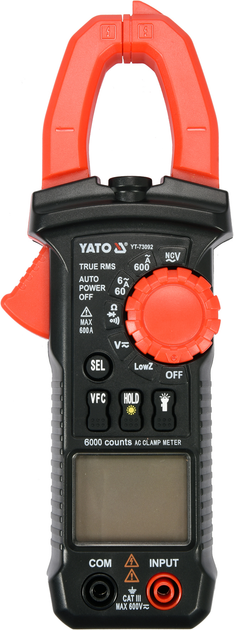

Мультиметр-кліщі YATO YT-73092 (5906083056161)

Універсальні струмомірні кліщі з автоматичним вибором діапазону для більшості показників дозволяють виконувати базові та розширені електричні вимірювання.

Лічильник оснащений вимірювальними затискачами, які дозволяють вимірювати змінний струм в одному дроті за допомогою індукційного методу. Вимірювання виконується без необхідності відключення кола або відключення його від джерела живлення та дозволяє вимірювати набагато вищу силу струму, ніж у випадку звичайних електролічильників.

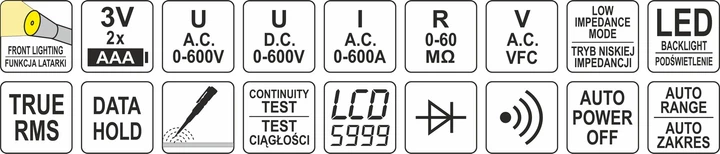

Основні виміри:

• Вимірювання змінної напруги: 0-600 В змінного струму, TRUE RMS + VFC. + Низький З
• Вимірювання постійної напруги: 0-600 В постійного струму, LowZ
• Вимірювання змінного струму: A.C. 0-600A, TRUE RMS + V.F.C.
• вимірювання опору: 0-60 МОм
• тест діодів: IF 1 мА, UR 2.3 В
• Перевірка цілісності кола: 0-120 Ом

Додаткові виміри:

• Вимірювання змінної напруги в режимі низького імпедансу: 0-600 В змінного струму
• Вимірювання постійної напруги в режимі низького імпедансу: 0-600 В постійного струму
• безконтактне виявлення змінної напруги: NCV.

Точність вимірювання:

• Приклад визначення точності вимірювання змінного струму. Розрахунок для результату вимірювання: 30A
• Точність вимірювання лічильника YT-73092 для цього діапазону становить: ±(2.5%+10), роздільна здатність 0.01 А
• Формула розрахунку похибки вимірювання: (результат вимірювання x 2.5%) + 10 x роздільна здатність
• розрахунок: (30 x 2.5%) + 10 x 0.01 = 0.75 + 0.1 = 0.85 А
• Фактичний результат з урахуванням похибки вимірювання для показання 30 А = 30 ± 0.85 А
• результат з урахуванням похибки вимірювання для індикації вимірювання змінної напруги: 235 В = 235 ± 3.3 В
• результат з урахуванням похибки вимірювання для індикації вимірювання постійної напруги: 12 В = 12 ± 0.116 В
• Таблицю з роздільною здатністю та точністю для заданого вимірювання можна знайти в посібнику користувача.

Вбудовані функції:

• TRUE RMS – вимірювач з цією функцією розраховує справжнє ефективне значення змінної напруги та струму як для синусоїдальної, так і для несинусоїдальної форми хвилі. Пристрій спочатку вимірює фактичне значення синусоїди через кілька часових інтервалів → потім зводить результати вимірювання у квадрат → підсумовує їх → обчислює середнє значення → і нарешті бере квадратний корінь із середнього результату. Результат вимірювання є реальним ефективним значенням змінної напруги/струму, навіть для спотвореної синусоїди або прямокутної хвилі.
• NCV - безконтактне виявлення змінної напруги індуктивним методом. Лічильник виявляє наявність напруги в ізольованому дроті, а також може вказувати на фазний провід.
• LowZ - вимірювання змінної та постійної напруги в режимі низького імпедансу. Явище, загальновідоме як напруга-привид, може ускладнити діагностику електричних мереж, наприклад. у промислових будівлях. Він полягає у появі напруги на непідключеному дроті, в якому індукується напруга від дроту, підключеного до мережі та проходить через той самий канал. Функція LowZ знижує імпеданс вимірювальних розеток лічильника в 10 разів порівняно зі стандартним режимом вимірювання, потім лічильник вибірково вимірює напругу та споживає трохи вищий струм, таким чином розряджаючи заряд, накопичений у дроті. В результаті ми отримуємо вимірювання напруги без так званої напруги-привида.
• V.F.C.- функція використовується під час вимірювання вихідної напруги для контролера електродвигуна, який використовує зміни частоти та напруги для керування швидкістю двигуна (контролери частотно-регульованого перетворювача). Коли функція активована, лічильник фільтрує високочастотні перешкоди, наприклад, від ШІМ-сигналу та залишає лише низьку частоту. Це дозволяє фільтру точно вимірювати ефективне значення напруги/струму, що надходить до двигуна.
• АВТО – автоматичне налаштування діапазону вимірювання. Під час вимірювання невідомих величин за допомогою вимірювача з ручною зміною діапазону за допомогою ручки, вимірювання слід проводити послідовно від найбільшого діапазону до діапазону, який дає найточніший результат - інакше існує ризик пошкодження приладу. Однак, у випадку з мультиметром з функцією AUTO, достатньо виконати одне вимірювання, і вимірювач автоматично знайде оптимальний діапазон. За замовчуванням лічильник запускається в режимі AUTO.
• SEL - зміна режиму вимірювання, наприклад від вимірювання змінної напруги до постійної, перемикаючи тест діодів на перевірку цілісності кола або вимірювання опору
• HOLD - збереження поточного виміряного значення на дисплеї.

Додаткова інформація:

• РК-дисплей, максимальний результат відображення: 5999
• підсвічування екрана
• підсвічування вимірювального поля затискачів
• звуковий сигнал під час перевірки цілісності кола для опору нижче 60 Ом
• Можливість окремого ввімкнення перевірки діодів та цілісності кола
• Затискачі розкриваються до 26 мм і дозволяють вимірювати один дріт максимальним діаметром 18 мм

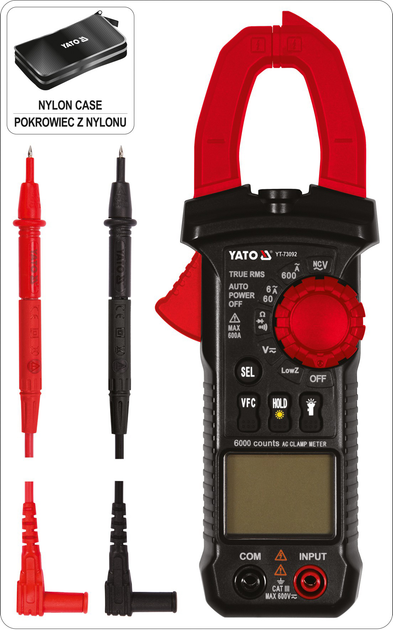

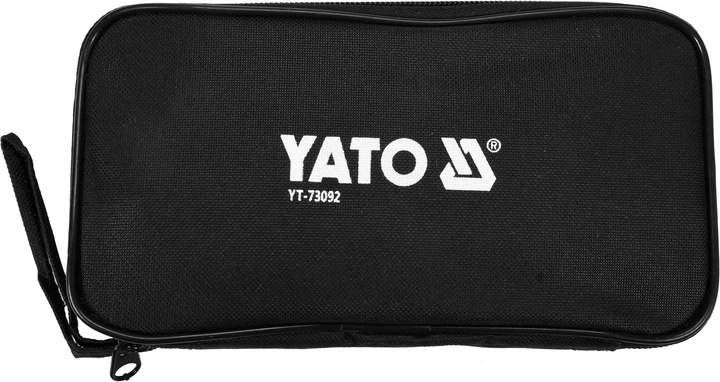

• вимірювальні зонди та чохол у комплекті
• конструкція із захистом від перевантаження
• автоматичне вимкнення лічильника після 15 хвилин бездіяльності
• індикатор низького заряду батареї
• джерело живлення: дві батарейки 1.5 В (тип ААА).
