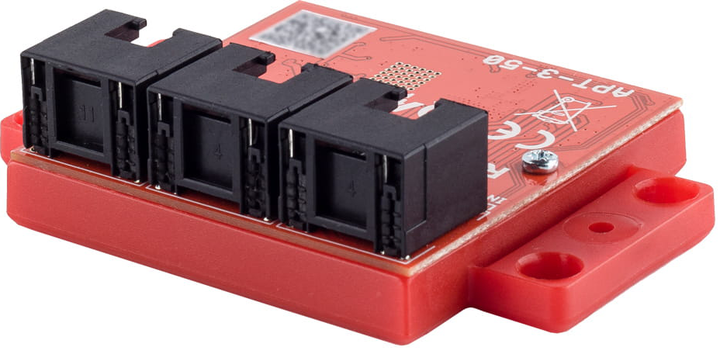

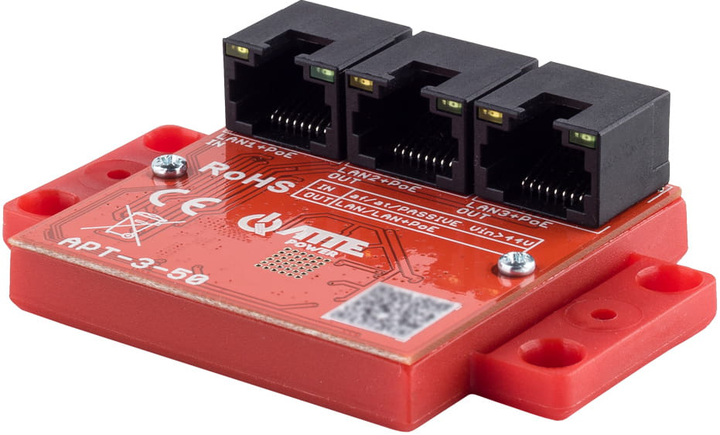

Модуль ATTE Switch APT-3-50 POE\Exetender (APT-3-50)

APT-3-50 – це гігабітний мережевий комутатор PoE , який працює як розширювач (ретранслятор) локальної мережі та джерело живлення PoE. Він найчастіше використовується, коли потрібно підключити кілька мережевих пристроїв (наприклад, кілька IP-камер) до одного кабелю UTP або коли потрібна додаткова мережева гілка. Пристрій поєднує компактний розмір з гігабітною пропускною здатністю.

Пристрій дозволяє нам живити до двох PoE-приймачів за допомогою одного UTP-кабелю. У ситуаціях, коли встановлення нового кабелю неможливе або спричинить додаткові витрати, APT-3-50 дозволяє нам використовувати існуючу кабельну мережу.

APT-3-50 може працювати як розширювач локальної мережі + PoE, коли відстань між пристроями перевищує 100 м. Якщо кабель можна розділити на секції довжиною менше 100 м (UTP), це дозволяє збільшити радіус дії локальної мережі без потреби в додатковому живленні, зберігаючи при цьому повну пропускну здатність 1000 Мбіт/с.

Основні застосування:

• як розгалужувач для 2 PoE-приймачів (IP-камер), що живляться від одного UTP-кабелю, наприклад, для встановлення додаткових камер замість існуючих без заміни кабелю
• у каскадному (послідовному) з'єднанні для підключення кількох IP-пристроїв PoE на відстанях понад 100 м UTP

APT-3-50 призначений для роботи з будь-якими мережевими пристроями, IP-камерами та іншими пристроями, що працюють за стандартом PoE 802.3af/at.

Всі порти забезпечують пропускну здатність 1000 Мбіт/с, що важливо для з'єднань у шинній топології.

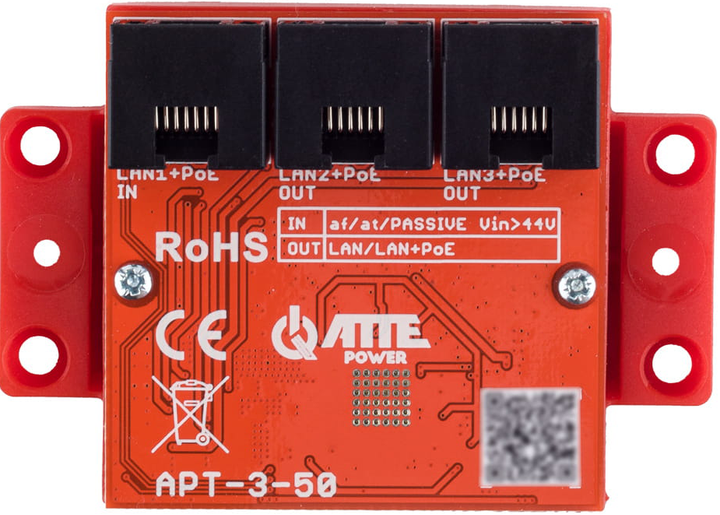

Пристрої серії APT (Atte Power Tree) забезпечують сумісність зі стандартами IEEE 802.3af/at як приймачі PoE, так і на всіх вихідних портах. Коли пристрій підключено до порту 2 або 3, приймач ідентифікується, і, якщо це пристрій з живленням від PoE, на порт подається живлення.

Основні характеристики та функції:

• може живитися від іншого комутатора PoE стандарту 802.3af, 802.3at або PoE Passive (порт PoE IN)
• підсилює та розподіляє мережевий сигнал (повнофункціональний комутатор 1000 Мбіт/с)
• каскадне живлення (один перемикач живить наступний)
• можливість живлення до 2 приймачів PoE 802.3af/at
• до 30 Вт загальної потужності при живленні від UTP
• пропускна здатність пристрою 1000 Мбіт/с
• низьке енергоспоживання пристрою (< 0,3 Вт)

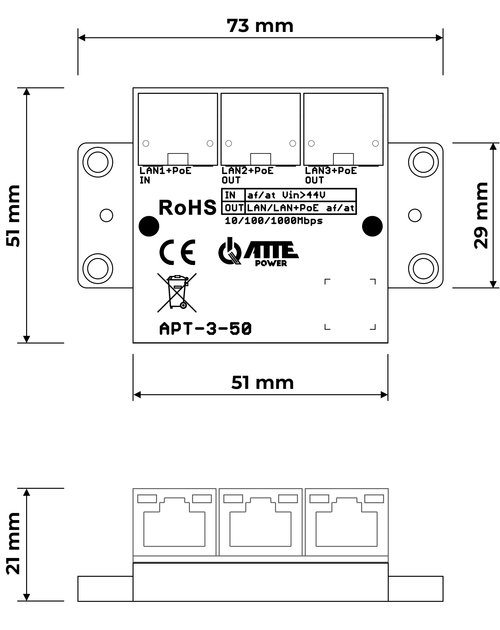

• невеликий розмір пристрою дозволяє встановлювати його в невеликих приміщеннях, наприклад, у підставці камери
• легкий та швидкий запуск без необхідності налаштування параметрів
• широкий діапазон робочих температур

Пристрій має ступінь захисту IP20; для забезпечення захисту від атмосферних впливів та конденсації вологи потрібен відповідний корпус (мінімум IP44).

Якщо пристрій використовуватиметься у невеликому просторі, можна розрізати та зламати монтажні кронштейни підставки, щоб зменшити розміри модуля.

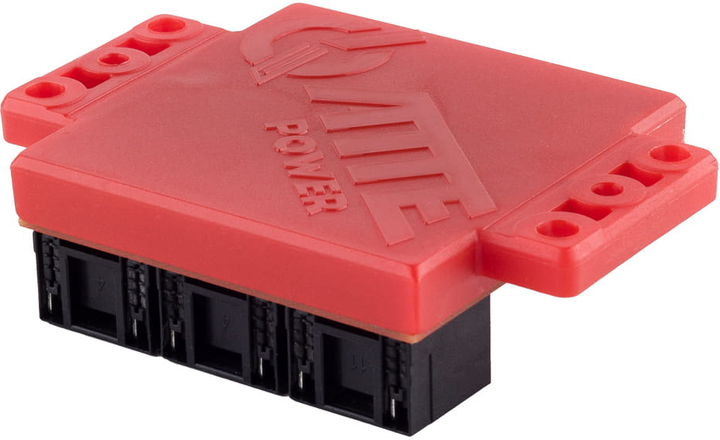

APT-3-50 оснащений універсальною монтажною основою, яка дозволяє використовувати кілька варіантів монтажу:

• за допомогою монтажних штифтів на сітці 10,8 мм, яка присутня у всіх корпусах ABOX
• використання монтажних штифтів для адаптерів RACK 19" та RACK 10"
• шляхом вкручування через додаткові отвори до будь-якої плоскої поверхні
• За допомогою додаткового адаптера ADD-TH35 модуль можна встановити на рейку TH35 (DIN)

Загальна потужність, що споживається камерами (PoE-приймачами), підключеними до розширювача, не може перевищувати бюджет потужності, що пропонується комутатором, що живить всю лінію:

• для стандарту 802.3af на розширювачі доступно приблизно 13 Вт.
• для стандарту 802.3at на розширювачі доступно приблизно 25 Вт.

Включіть ІЧ-освітлювачі – вони вмикаються вночі, значно збільшуючи споживання електроенергії.

Також враховуйте втрати в силовому кабелі – вони залежать від його перерізу, довжини та значення напруги на лінії PoE.
