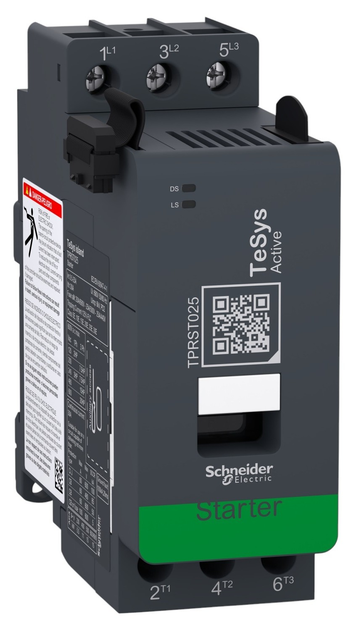

Контактор Schneider Electric TeSys-island TPRST025 Direktstarter 24 V/DC (TPRST025)

Прямий пускач TeSys острівного типу, 3 полюси, 25A/690V. Підключений до шинного з'єднувача TPRBC, він керує, захищає та контролює навантаження до 25A та двигуни до 11kW@400V / 15hp@480V. Він забезпечує функції захисту двигуна, включаючи теплове перевантаження (налаштування 0.5-25A, клас відключення 5-30), втрату фази, небаланс та зміну фаз, тривалий пуск (зупинка), блокування ротора (заклинювання), швидке блокування циклу, виявлення струму заземлення. Моніторинг навантаження включає максимальні/середні напруги та струми, кількість циклів перемикання, кількість несправностей, активну та реактивну потужність/енергію при підключенні до модуля напруги TPRVM001. Монтаж на DIN-рейку разом з іншими модулями конфігурації острівного типу TeSys. Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC).

Категорія використання
AC-1
AC-2
AC-3
AC-4
AC-3e

Потужність двигуна, кВт
5.5 кВт при 230 В 50 Гц (AC-3)
11 кВт при 380...415 В 50 Гц (AC-3)
11 кВт при 440 В 50 Гц (AC-3)
15 кВт при 500 В 50 Гц (AC-3)
15 кВт при 690 В 50 Гц (AC-3)

[Ue] Номінальна робоча напруга<= 480 В змінного струму 47...63 Гц для категорії перенапруги III
<= 690 В змінного струму 47...63 Гц для категорії перенапруги II

[Ie] Номінальний робочий струм 25 А (при <50 °C) при <= 440 В змінного струму-3
30 А (при <50 °C) при <= 440 В змінного струму-1
[Uimp] номінальна імпульсна витримувана напруга6 кВ відповідно до IEC 60947-1

Номінальна вмикальна здатність Irms 450 А при 440 В відповідно до IEC 60947
Номінальна відключаюча здатність 450 А при 440 В відповідно до IEC 60947
