Hydrauliczny rozciągacz przeznaczony jest do pracy w warsztatach i może być stosowany do montażu i obróbki blach oraz do prac wymagających zastosowania znacznych sił statycznych.
Urządzenie służy do podnoszenia, rozciągania, prostowania, gięcia i napinania.
Zestaw mieści się w walizce transportowej.
Parametry:
- Waga (kg): 35.4
- Ciśnienie robocze (bar): 620
- Rozmiar przyłącza gwintowanego ("): 13 / 16-20UNEF
- Maksymalne obciążenie (kg): 10000
- Skok tłoka (mm): 150
- Siła (kg): 10000
Przeznaczenie / zastosowanie:
Rozciągacz można stosować podczas montażu i obróbki blach do wykonywania prac wymagających zastosowania znacznych sił statycznych.
Sposób użycia:
Instalacja i użycie systemu hydraulicznego:
- Podłącz wąż pompy do sprzęgła cylindra, nakręcając nakrętkę na gwint. Upewnij się, że nakrętka jest solidnie dokręcona.
- Zamknij zawór spustowy, obracając go zgodnie z ruchem wskazówek zegara.
- Zwiększ ciśnienie w pompie, poruszając dźwignią pompy w górę i w dół. Po kilku ruchach napęd zacznie działać.
- Aby zwolnić ciśnienie w pompie, obróć zawór przeciwnie do ruchu wskazówek zegara.
- Po otwarciu zaworu spustowego napęd automatycznie powraca do pozycji wyjściowej.
- Nie demontuj systemu hydraulicznego pod ciśnieniem.
- Pompa może być używana w dowolnej pozycji, zarówno pionowej, jak i poziomej. W przypadku pozycji pionowej koniec węża powinien zawsze wskazywać w dół.
Kontrola poziomu oleju:
- Aby sprawdzić poziom oleju w pompie, ustaw ją pionowo tak, aby wąż był skierowany w dół.
- Otwórz zawór spustowy.
- Otwórz zawór spustu, wyjmij bagnet i sprawdź poziom oleju.
- W razie potrzeby dostosuj poziom oleju, aby pokrywał całą płaską powierzchnię bagnetu.
- Maszyna jest napełniona olejem hydraulicznym fabrycznie. Stosuj tylko odpowiedni typ oleju. Zaleca się użycie oleju hydraulicznego HYDROL oznaczonego L-HL-46.
Usuwanie powietrza z pompy:
- Aby usunąć powietrze z układu hydraulicznego pompy, ustaw pompę pionowo tak, aby wąż był skierowany w dół.
- Otwórz zawór spustowy.
- Otwórz zawór spustu i wyjmij bagnet.
- Wykonaj kilka pełnych ruchów dźwignią pompy.
- Zamknij zawór spustowy, włóż bagnet i zamknij zawór spustu.

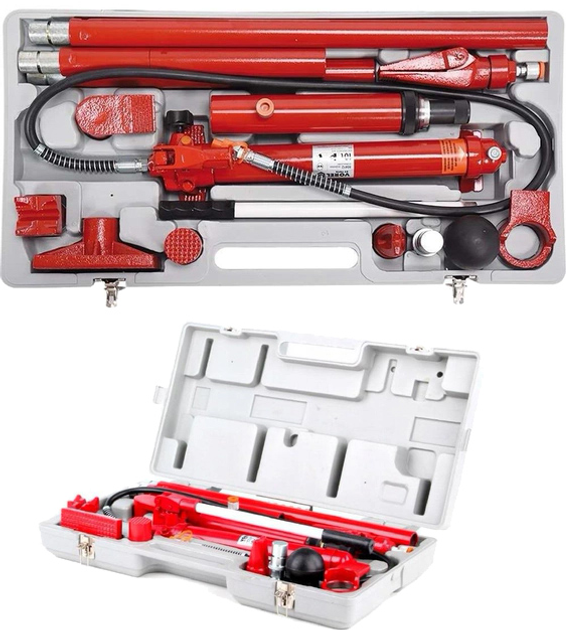

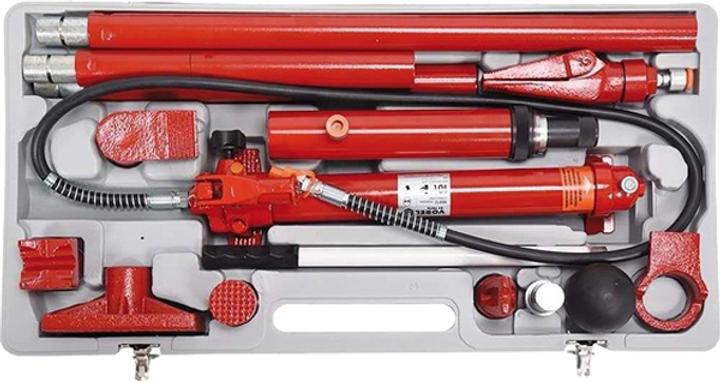

W zestawie:

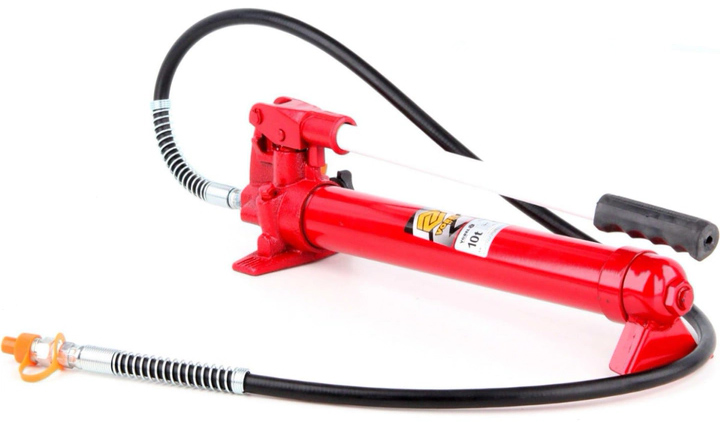

- Pompa hydrauliczna

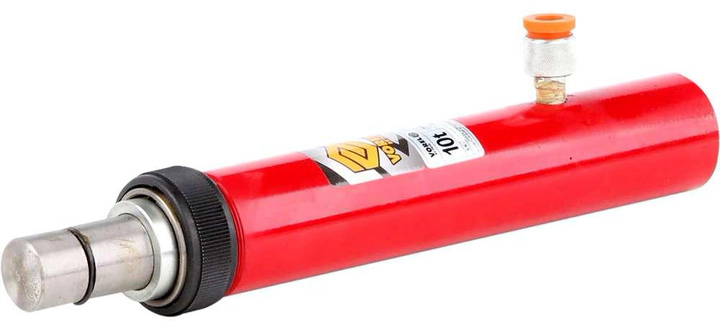

- Napęd
- Rurki przedłużające 4 szt.
- Rozdzielacze szczęk
- Pokrywa okrągła
- Pokrywa płaska
- Blokada cylindra
- Blokada tłoka
- Pokrywa z wcięciem
- Pokrywa typu V
- Gumowa pokrywa–wtyk
