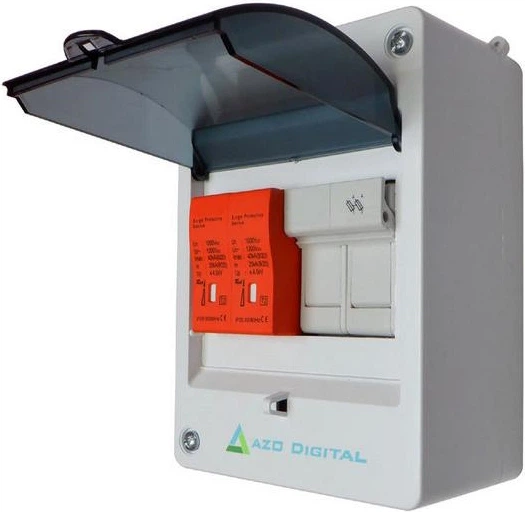

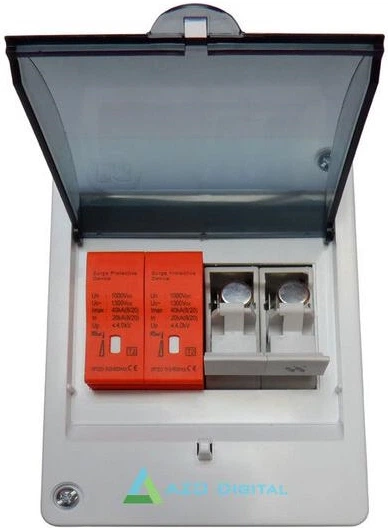

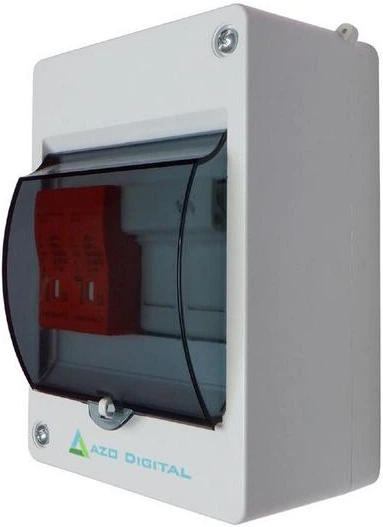

Пристрій захисту постійного струму (DC/DC) для фотоелектричних установок (PV) AZO Digital PVP-10 700V/16A (5903332566723)

Повний комплект захисту фотоелектричних систем від перевантажень та коротких замикань у фотоелектричних та інших системах постійного струму. Оснащений оптичним індикатором стану варистора, який вказує на знос компонентів. Безпечна заміна зношених варисторів без відключення пристрою.

Технічні характеристики:

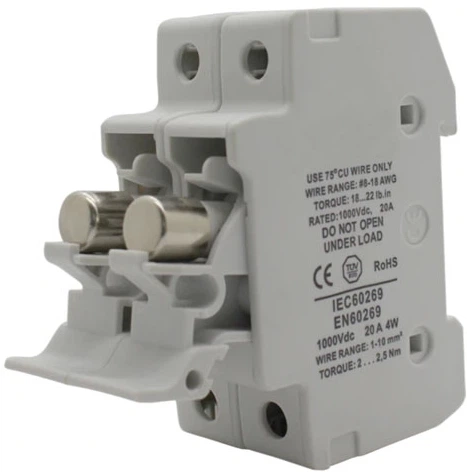

Тримач запобіжника постійного струму LEADER ZTPV-25B для фотоелектричних систем.

• Номінальна вмикальна здатність короткого замикання Icn з встановленою плавкою вставкою 33 кА
• номінальний струм до 32А
• розмір вставки запобіжника 10x38 мм
• Категорія використання DC-20B
• виготовлено відповідно до IEC/EN 60947-3
• номінальна напруга 1000 В постійного струму
• номінальний струм DC-20B 1000 VDC 32A
• кількість полюсів 2
• Категорія використання DC-20B
• здатність короткого замикання 33 кА
• максимальна втрата потужності вставок 4 Вт
• розміри 36x83 мм
• стандартна монтажна рейка TS-35 мм
• Клас захисту IP20
• робоча температура -30 +70 градусів Цельсія
• розмір плавкої вставки 10 x 38 мм
• вага 0,14 кг

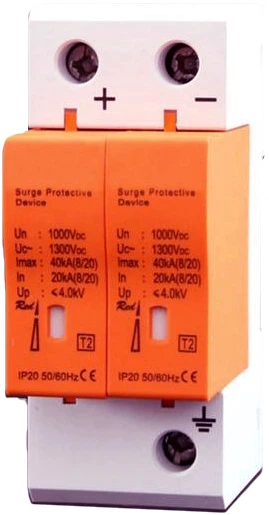

Обмежувач перенапруги LKTD2 –PV1000

• виготовлено відповідно до EN 50539-11
• Номінальний струм розряду In 20 кА (8/20 мкс) на модуль
• максимальний струм розряду imax 40 кА (8/20 мкс)
• максимальна безперервна робоча напруга UCPV 1000 В постійного струму
• для заземлених та незаземлених фотоелектричних систем
• змінна вставка
• розрядник типу PV-T2 (клас II, C, тип 2)
• виготовлення вставки MOV (варистора)
• функція теплового захисту
• режим захисту мінус до PE, плюс до PE, мінус до плюса
• номінальна напруга комутації Un 1000 В постійного струму
• максимальна безперервна робоча напруга 1300 В постійного струму
• максимальна напруга холостого ходу 1100 В постійного струму
• номінальний струм розряду In (8/20 мкс) 20 кА
• максимальний струм розряду Imax (8/20 мкс) 40 кА
• загальний струм розряду Itotal (8/20us)40 кА
• рівень захисту напруги Up при In < 4 кВ
• струм витоку Ipf при Uref DC < 50 мкА
• струм витоку Ipe при Uref AC < 1 мА
• максимальний струм короткого замикання 1000 А
• кількість портів 2
• Тип системи низького струму: постійний струм, заземлена фотоелектрична система; постійний струм, незаземлена фотоелектрична система;
• Режим обмежувача перевантаження OCM
• ширина 36 мм
• висота 83 мм
• стандартна монтажна рейка TS-35 мм
• Клас захисту IP40, клеми IP20
• затискач ліфта, гвинт M5
• поперечний переріз з'єднувальних клем 2,5 – 25 мм2
• момент затягування затискних гвинтів 2-3,5 Нм
• внутрішнє використання
• клас установки III
• температура навколишнього середовища -5 +40 градусів Цельсія
• абсолютна висота <= 2000 м
• стійкість до кліматичних умов 5 – 95%
• вага 0,24 кг
