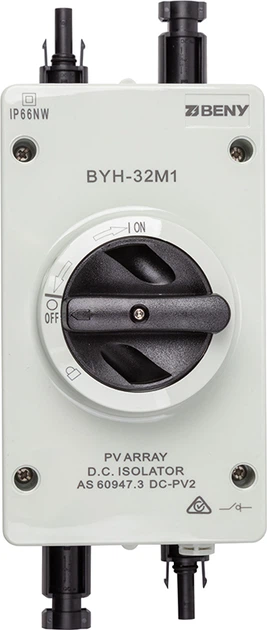

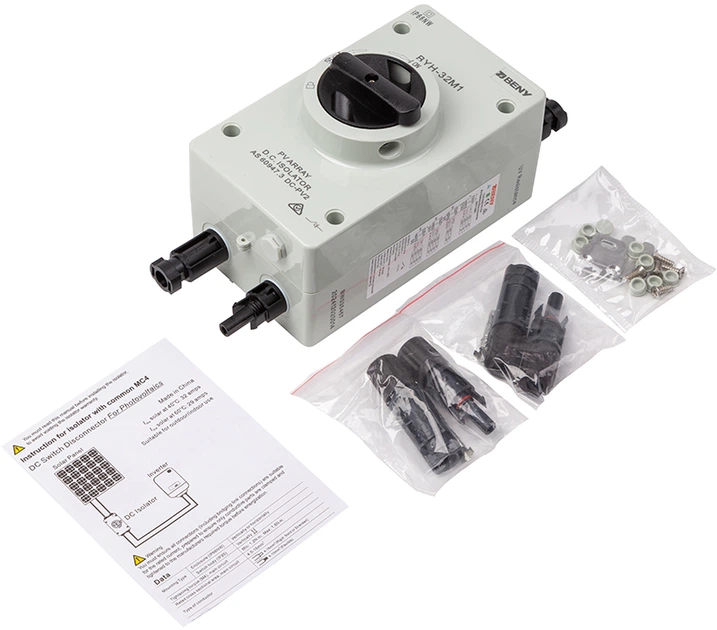

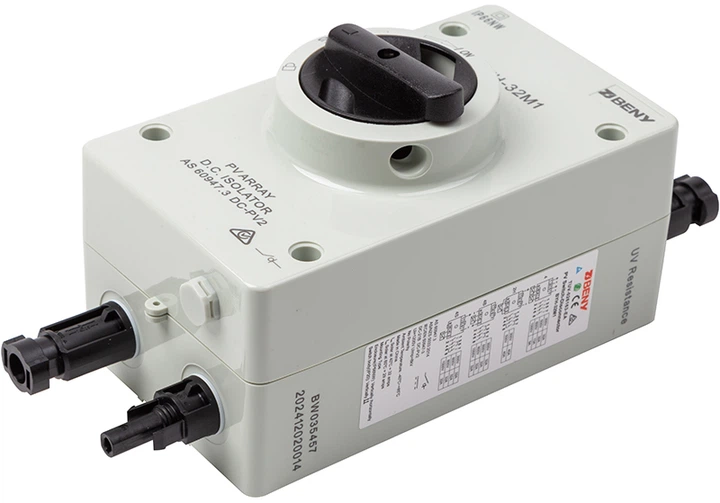

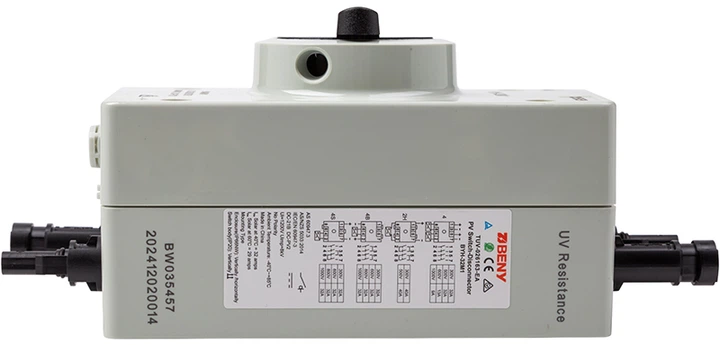

Wyłącznik obciążenia Beny 4P 32A 1000V MC4 IP66 (NV821396)

Rozłącznik izolacyjny prądu stałego do rozłączania obwodu prądu stałego i sterowania instalacją fotowoltaiczną; do 1000 V/32 A, z rączką i zaworem, zapewniający bezpieczne użytkowanie i konserwację. Może być szeroko stosowany w domowych i komercyjnych systemach fotowoltaicznych.

To pierwszy wyłącznik prądu stałego zgodny z normą AS 60947.3:2018 DC-PV2, który może być stosowany w systemach fotowoltaicznych prądu stałego na całym świecie.

Cechy:

• 4 bieguny, 1000 V DC, 32 A.
• Bez polaryzacji.
• Ognioodporne i odporne na promieniowanie UV.
• Przełącznik jest zablokowany w pozycji wyłączonej.
• Czas łuku elektrycznego jest krótszy niż 3 ms, co pozwala na efektywne odłączenie układu fotowoltaicznego.
• Zawór oddechowy musi zostać zainstalowany na izolatorze prądu stałego.
• Wstępnie podłączony w fabryce moduł MC4 pozwala uniknąć luźnego okablowania lub nieprawidłowej instalacji.
• Wyłącznik prądu stałego jest podłączony do MC4, co zapewnia szybszą i bezpieczniejszą instalację.
• Certyfikaty: IEC/EN 60947-3, AS/NZS 5033:2014; DC-21B, DC-PV2.

Charakterystyka:

• Liczba kontaktów: 4.
• Napięcie znamionowe (Ue): DC 1000V.
• Napięcie izolacji (Ui): DC 1200V.
• Prąd znamionowy (In): 16 A/ 25 A/ 32 A.
• Maksymalny prąd: 32 A.
• Znamionowe napięcie udarowe wytrzymywane (Uimp): 8 kV.
• Żywotność mechaniczna: 15 000 cykli.
• Żywotność elektryczna: 1000 cykli.
• Typ połączenia: M4 (min. 1,2 Nm, maks. 1,8 Nm).
• Przekrój przewodu: maks. 4-16 ^mm2 .
• Czas rozłączenia: <3 ms.
• Stopień ochrony: obudowa IP66, przełącznik IP20.
• Temperatura pracy: -40°C do 85°C.
• Wymiary: 188 x 99 x 108 mm.
• Waga: 777 g.
• Wymiary opakowania: 100 x 250 x 120 mm.
• Waga opakowania: 930 g.
