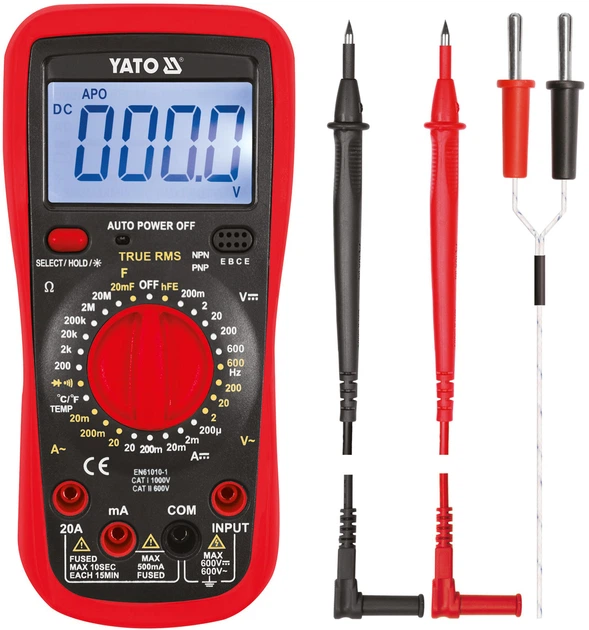

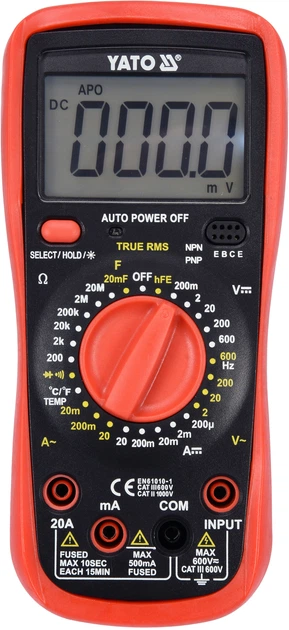

Miernik cyfrowy YATO YT-73083

Miernik uniwersalny YT-73083 z funkcją TRUE RMS oraz z ręcznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Pomiar natężenia prądu AC oraz DC do 20 amper wyróżnia multimetr na tle innych urządzeń, a duży ekran z niebieskim podświetleniem sprawi, że wynik będzie widoczny nawet w trudnych warunkach oświetleniowych.

Podstawowe pomiary:

• pomiar napięcia przemiennego: A.C. 0-600 V, TRUE RMS
• pomiar napięcia stałego: D.C. 0-600 V
• pomiar natężenia prądu przemiennego: A.C. 0-20 A, TRUE RMS
• pomiar natężenia prądu stałego: D.C. 0-20 A
• pomiar rezystancji: 0-20 MΩ
• test diody: I_F 1mA, U_R 3.3 V
• test ciągłości obwodu: 0-100 Ω

Dodatkowe pomiary:

• pomiar pojemności kondensatora: 0-20 mF
• pomiar częstotliwości prądu w instalacjach domowych 230 i 400 V: 50-60 Hz
• pomiar temperatury: -40 do 1000°C
• test tranzystorów hFe: 0-1000, wbudowane gniazdo pomiarowe

Dokładności pomiaru:

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235 V

• dokładność pomiaru miernika YT-73083 dla tego zakresu to : ±(1,2% + 8), rozdzielczość 0.1 V
• obliczenia błędu pomiaru wzór: (wynik pomiaru x 1,2%) + 8 x rozdzielczość
• obliczenia: (235 x 1,2%) + 8 x 0.1 = 2,82 + 0,8 = 3,62 V

Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 235 V = 235 ± 3,62 V

• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,126 V
• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8 A = 8 ± 0,15 A

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

Wbudowane funkcje:

• TRUE RMS - miernik z tą funkcją wyświetla prawdziwą wartość skuteczną napięcia/natężenia prądu przemiennego. W przeciwieństwie do mierników uśredniających, urządzenia z true rms pokazują prawidłową wartość nie tylko dla przebiegu sinusoidalnego, ale również dla przebiegów sinusoidalnych odkształconych, np. wyższymi harmonicznymi, lub przebiegów kwadratowych czy trójkątnych. Funkcja obowiązkowa wszędzie tam, gdzie w obwodzie pojawiają się zasilacze impulsowe, napędy falownikowe silników, instalacje HVAC, itp.
• SELECT - zmiana trybu pomiaru np. zmiana z testu diody na test ciągłości obwodu, przy ustawieniu pokrętła na pomiar napięca AC 600V zmiana na pomiar częstotliwości w instalacjach domowych
• DATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości
