Przełącznik Lanberg 4X100MB (RSFE-4P-2FE-60)

Switch PoE+ jest niezbędnym aktywnym urządzeniem sieciowym w każdej infrastrukturze Ethernet wykorzystującej transmisję zasilania poprzez okablowanie strukturalne. RSFE-4P-2FE-60 dedykowany jest do wszelkiego rodzaju instalacji: domowych, biznesowych, niskonapięciowych, monitoringu, sieci IP, VoIP, telewizji kablowej, a w konkretnym produkcie może być wykorzystany w systemach alarmowych, przeciwpożarowych czy kontroli dostępu.



Oprócz podstawowej funkcji switcha, czyli obsługi przesyłania ramek Ethernet pomiędzy portami, urządzenie zapewnia również zasilanie dla każdego urządzenia w standardzie PoE/PoE+ - 802.3af i at. Oznacza to, że switch może dostarczyć urządzeniom łącznie do 60 W. Wszystko to połączone jest z jednoczesną transmisją danych.



W rezultacie takie rozwiązanie pozwala zaoszczędzić zasoby, miejsce i czas na instalację oddzielnej infrastruktury elektrycznej i sieciowej. Jest to szczególnie ważne, gdy sieć jest rozproszona, a jej urządzenia końcowe nie mają bezpośredniego dostępu do źródła zasilania, w szczególności gdy są zamontowane na zewnątrz.



Przełącznik jest wyposażony w 6 portów RJ-45, w tym 4 porty PoE+ (Fast Ethernet) i 2 porty Uplink (Fast Ethernet). Przemyślana konstrukcja oraz dbałość o szczegóły i jakość komponentów pozwalają użytkownikowi uzyskać do 60 W realnej mocy dla urządzeń końcowych, co przekłada się na jednoczesne podłączenie:



4 urządzeń IEEE 802.3af (maks. 15 W na port) lub,

2 urządzeń IEEE 802.3at (maks. 30 W na port),



Pozostałe 2 porty (Uplink) są dedykowane do przesyłania danych pomiędzy 4 portami PoE+ i urządzeniami zewnętrznymi. W przypadku systemów nadzoru/kontroli jest to szczególnie przydatne, ponieważ pozwala użytkownikowi na jednoczesne odtwarzanie nagrań z kamer IP na rejestratorze NVR i udostępnianie ich dalej, np. w sieci lokalnej lub w Internecie.



Schemat napięć pinowych dla portów PoE+ jest następujący: V+ (1; 2), V- (3; 6).



W większości dostępnych na rynku przełączników z niewielką liczbą portów nie jest do końca jasne, jak się zachowają, gdy dostępny budżet PoE zostanie przekroczony. Istnieje kilka możliwości: ten, który przekroczy budżet, losowy port lub ostatnio podłączony zostanie odłączony. W tym ostatnim przypadku, jaka będzie ich kolejność po zaniku i przywróceniu zasilania, gdy wszystkie kable są jednocześnie podłączone do switcha?



Lanberg wprowadził w switchach serii RS innowacyjne rozwiązanie, które rozwiewa wszelkie wątpliwości dotyczące mechaniki działania portów RJ-45.



W momencie przekroczenia budżetu PoE (np. przez urządzenie podłączone do portu 1), switch zacznie odłączać porty PoE od najwyżej numerowanego, aż suma obciążeń nie przekroczy dostępnego budżetu, zachowując pozostałe porty nienaruszone. Porty, które zostaną odłączone, będą naprzemiennie wyłączane i włączane.



Funkcjonalność ta dedykowana jest przede wszystkim wymagającym aplikacjom, które kładą nacisk na bezpieczeństwo i ciągłość działania, wymagając od niektórych urządzeń nieprzerwanej pracy niezależnie od sytuacji. W takich przypadkach switche Lanberg pomogą użytkownikowi zabezpieczyć wrażliwe urządzenia poprzez podłączenie ich do portu o najniższym numerze.



Standardowe switche domyślnie zapewniają możliwość pracy urządzeń w odległości do 100 m na pojedynczym kablu Ethernet. Czasami jednak okazuje się, że przy tworzeniu okablowania i struktury sieci wymagane jest unikalne rozwiązanie wykraczające poza standard ze względu na rozległą sieć rdzeniową i złożone środowisko. W przypadku systemów monitoringu jest to dość częsty problem, wynikający ze zbyt dużej odległości pomiędzy urządzeniem dystrybucyjnym a urządzeniem końcowym.



Przełączniki Lanberg posiadają funkcję umożliwiającą transmisję danych (maks. 10 Mb/s) i zasilanie PoE+ do 250 m na jednym odcinku kabla. Wystarczy przełączyć pozycję przełącznika na "PoE+ Extend 250 m" na obudowie, aby zapewnić działanie na dużych odległościach dla portów 1 ~ 4.



Rozwiązanie to zostało wprowadzone z myślą o systemach monitoringu, IP i kontroli dostępu, zwłaszcza jeśli urządzenia zasilające znajdują się na zewnątrz bez możliwości zainstalowania dodatkowych punktów dystrybucji sieci.



Sam switch, jak i podłączone do niego urządzenia, są wielokrotnie narażone na różne niebezpieczeństwa, w tym wyładowania elektrostatyczne, które mogą przepływać zarówno przez kable zasilające, jak i sieciowe.



Z myślą o bezpieczeństwie zarówno urządzeń, jak i ich użytkowników, Lanberg wyposażył switch w zintegrowany system ochrony przed wyładowaniami, który gwarantuje ochronę 4 kV dla wszystkich portów, skutecznie redukując ich uszkodzenia w wyniku przepięcia.



W standardowych warunkach praca sieci będzie kontynuowana bez zakłóceń, podobnie jak w przypadku switcha. Jednocześnie użytkownik zyskuje bezpieczeństwo urządzenia i infrastruktury.

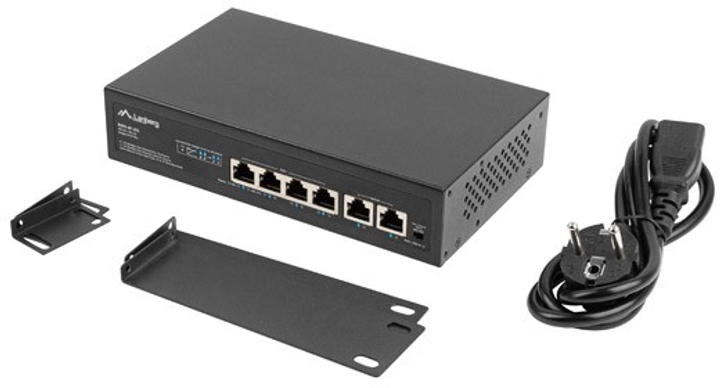

W ZESTAWIE ZESTAW INSTALACYJNY - USZY DO MONTAŻU W SZAFACH 10" I 19"
Seria przełączników RS charakteryzuje się nie tylko jakością wykonania, prostotą obsługi, funkcjonalnością urządzenia, ale także komplementarnością w zakresie instalacji i dostarczanych akcesoriów.

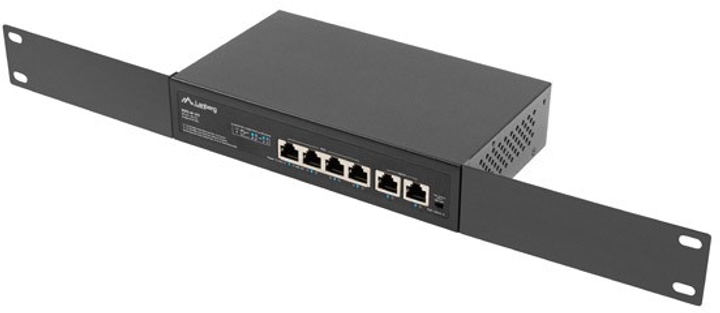

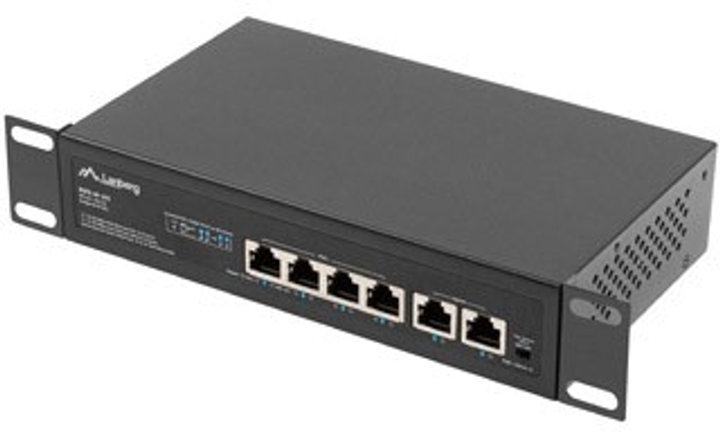

Większość małych przełączników dostępnych na rynku jest dostarczana do instalacji stacjonarnej lub implementacji w szafach Rack 19". Niektórzy producenci zapominają o użytkownikach chcących włączyć swoje produkty do mniejszych sieci domowych lub SOHO. Ma to kluczowe znaczenie, zwłaszcza gdy przełączniki mają niewielką liczbę portów i kompaktową obudowę. W efekcie przełączniki Lanberg mogą być montowane nie tylko w szafach Rack 19", ale także w mniejszych, np. 10".

Lanberg dodał zestaw akcesoriów do elastycznej instalacji przełączników. RSFE-4P-2FE-60 został wyposażony w oddzielne uszy montażowe do szaf Rack 10" i 19", a także zdrowy zapas śrub (z wyjątkiem M6). Umożliwia to szerszy zakres zastosowań i większą swobodę instalacji przełączników serii RS.
