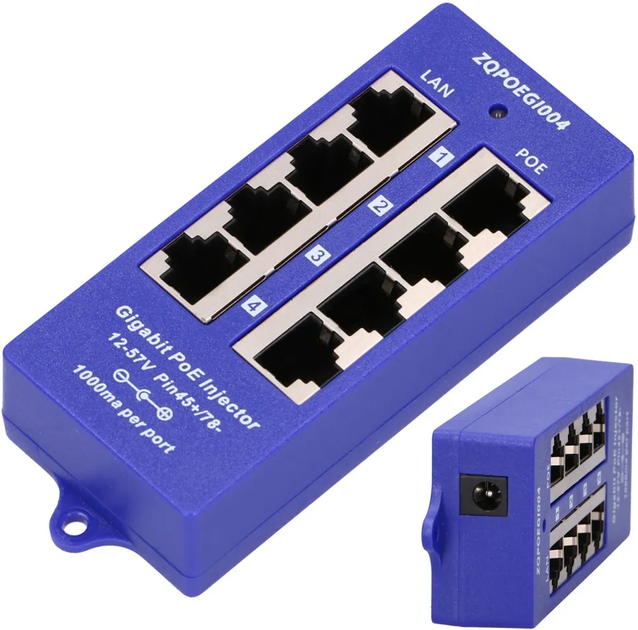

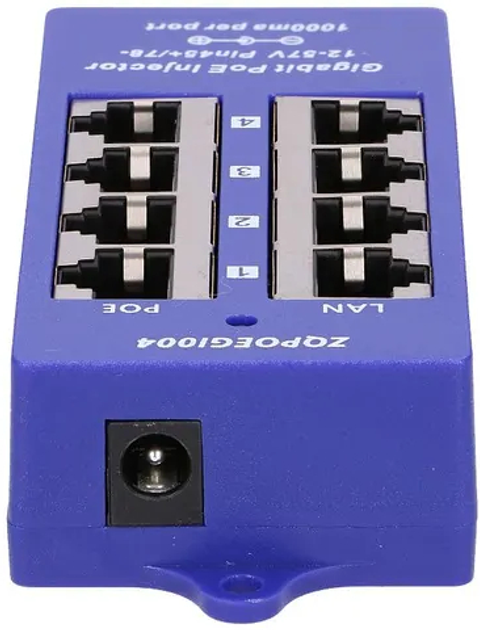

4-portowy iniektor PoE Extralink obsługuje przepustowość Ethernet 10/100/1000 M. Złącza LAN RJ45 służą do podłączenia przełącznika/PC/HUB-a, a piny 1/2, 3/6, 4/5 i 7/8 przesyłają dane. Złącza POE RJ45 zapewniają zarówno transmisję danych, jak i zasilanie PoE, styki 1/2, 3/6, 4/5 i 7/8 służą do przesyłania danych, a styki 4/5 (+) i 7/8 (-) do zasilania. Urządzenie składa się z 4 kompletów gniazd RJ45 i jednego gniazda zasilającego do 60 V DC. Wejście zasilania ma średnicę 5.5 mm. Całkowita moc wyjściowa musi być mniejsza niż maksymalna moc wejściowa zasilania AC-DC, w przeciwnym razie należy rozważyć mocniejsze zasilanie AC-DC. Zalecana moc zasilacza AC-DC wynosi 10 W na zestaw RJ45 (1 zestaw = 2 x gniazda RJ45). Przykładowo 4 x 10 W = 40 W dla panelu PoE z 4 portami.
Cechy
- Kompatybilny z dowolnym przełącznikiem Ethernet
- Elastyczne zasilanie - od 12 V do 57 V DC
- Obsługa Gigabit Ethernetu 10/100/1000 Mb/s
- Idealny do kamer IP, VoIP, Wi-Fi
- 4-portowy iniektor PoE - 4 porty LAN i 4 porty LAN + PoE
Światła LED
-
4/5 (V+), 7/8 (V-) - dioda zielona
-
4/5 (V-), 7/8 (V+) - dioda czerwona
