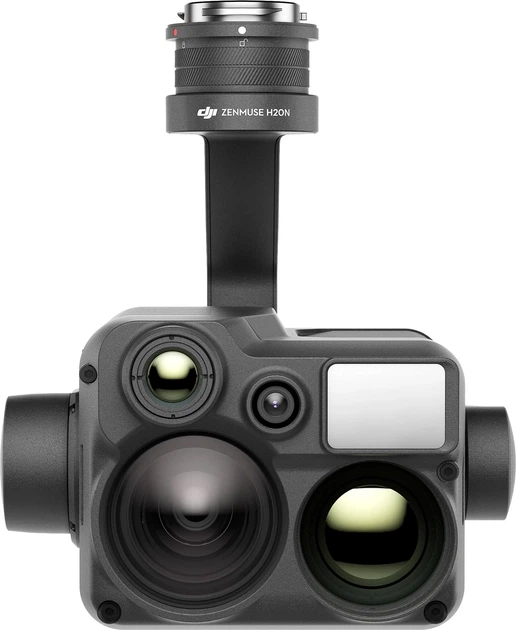

Gimbal do drona DJI Zenmuse H20N (CP.ZM.00000145.01)

Ogólny

Nazwa produktu: Zenmuse H20N
Wymiary: 178x135x161mm
Waga: 878±5g
Stopień ochrony: IP44
Klasa bezpieczeństwa lasera: 1M (IEC 60825-1:2014)

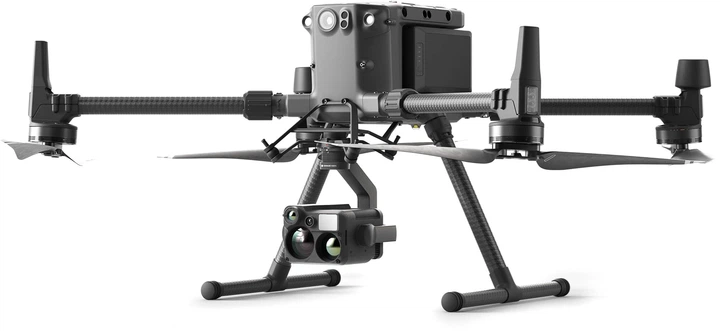

Obsługiwane statki powietrzne: Matrice 300 RTK

Zawieszenie

Zakres drgań kątowych: ±0,01 stopnia.
Montaż: zdejmowany

Kamera z zoomem

Czujnik: 1/1,8" CMOS; efektywne piksele: 4M Obiektyw
Ogniskowa
: 6,8–119,9 mm (odpowiednik: ok. 32,7–574,5 mm)
Przysłona: f/1,6–f/11
Ostrość: 1 m do nieskończoności (szerokokątna); 8m do nieskończoności (korpus)
Tryb ustawiania ostrości: MF/AF-C/AF-S
Tryb ekspozycji: ręczny, automatyczny
Kompensacja ekspozycji: ±3,0 (1/3 stopnia)
Tryb pomiaru: pomiar punktowy, pomiar średni
Blokada AE: obsługiwana
Czas otwarcia migawki elektronicznej Czas otwarcia migawki:
Zdjęcie: 8–1/8000 s
Wideo: 1/30–1/8000 s
Zdjęcie/wideo (nocne): 1/15–1/8000 s
Zakres ISO: Wideo: 100–102400; Zdjęcie: 100-102400
Rozdzielczość wideo: 2688x1512 przy 30 kl./s, 1920x1080 przy 30 kl./s, 1920x1080 przy 15 kl./s (scena nocna)
Format wideo: MP4
Podtytuł wideo: Obsługiwany
Maksymalny rozmiar obrazu: 2688×1512
Format zdjęcia: JPEG

Kamera szerokokątna

Czujnik: 1/2,7" CMOS; efektywne piksele: 2M
Obiektyw
Kąt widzenia: 73,6 stopnia
Ogniskowa: 4,5 mm (odpowiednik: ok. 29 mm)
Przysłona: f/2,8
Ostrość: 1 m do nieskończoności
Tryb ekspozycji Automatyczna
kompensacja ekspozycji: ±3,0 (1/3 stopnia)
Tryb pomiaru: Pomiar punktowy, pomiar średni
Blokada AE: Obsługiwana
prędkość migawki elektronicznej: 1-1/8000 s
Zakres ISO: Wideo: 100-102400; Zdjęcie: 100-102400
Rozdzielczość wideo: 1920×1080 przy 30 klatkach na sekundę
Format wideo: MP4
Podpisy wideo: Obsługiwane
Max. Rozmiar obrazu: 1920×1080
Format obrazu: JPEG

Kamera termowizyjna na podczerwień

Kamera termowizyjna: niechłodzony mikrobolometr VOx.
Obiektyw
Kąt widzenia: 12,5 stopnia
Ogniskowa: 44,5 mm (odpowiednik: ok. 196 mm)
Przysłona: f/1,2
Ostrość: 45 m do nieskończoności
Odpowiednik zoomu cyfrowego: 16x, 32x
Rozdzielczość wideo: 640×512 przy 30 kl./s
Format wideo: MP4
Rozdzielczość obrazu : 640×512
Format obrazu: R-JPEG* (w tym 16-bitowy obraz surowy)
Rozstaw pikseli: 12 µm
Pasmo widmowe: 8–14 µm
Czułość (NETD): ≤50 mK przy f/1,0
Metoda pomiaru temperatura: miernik punktowy, pomiar powierzchni
Zakres sceny: od -20 do 150 stopni (duże wzmocnienie); Od 0 do 500 stopni (niskie wzmocnienie)
Obsługiwane raportowanie temperatury
FFC: Auto/Ręczna
Paleta: Biały gorący/Fulguryt/Żelazny Czerwony/Gorące żelazo/Medyczny/Arktyczny/Tęcza 1/Tęcza 2/Odcień/Czarny gorący

Szerokokątna kamera termowizyjna na podczerwień

Kamera termowizyjna: niechłodzony mikrobolometr VOx.
Obiektyw
Kąt widzenia: 45,5 stopnia
Ogniskowa: 12 mm (odpowiednik: ok. 53 mm)
Przysłona: f/1,0
Ostrość: 5 m do nieskończoności
Odpowiednik szybkości zoomu cyfrowego: 4x
Rozdzielczość wideo: 640×512 przy 30 kl./s
Format wideo: MP4
Rozdzielczość obrazu: 640× 512
Format obrazu: R-JPEG (w tym 16-bitowy RAW)
Rozstaw pikseli: 12 µm
Pasmo widmowe: 8–14 µm
Czułość (NETD): ≤50 mK przy f/1,0
Metoda pomiaru temperatura: punktomierz, pomiar powierzchni
Zakres sceny: od -20 do 150 stopni (duże wzmocnienie); Od 0 do 500 stopni (niskie wzmocnienie)
Raportowanie temperatury:
Obsługa FFC: Auto/Ręczna
Paleta: Biała gorąca/Fulguryt/Żelazna czerwień/Gorące żelazo/Medyczna/Arktyczna/Tęcza 1/Tęcza 2/Odcień/Czarna gorąca

Dalmierz laserowy

Długość fali: 905 nm
Moc maksymalna: 3,5 mW
Szerokość pojedynczego impulsu: 6 ns
Dokładność pomiaru: ± (0,2 m + odległość od celu x 0,15%)
Zakres pomiaru: 3-1200 m (powierzchnia pionowa 0,5 x 12 m ze współczynnikiem odbicia 20% )

Schronienie

Obsługiwane karty microSD
Obsługuje karty microSD UHS-I Speed ​​​​Grade 3 do 128 GB
Obsługiwany system plików: exFAT

Środowisko

Temperatura pracy: od -20 do 50 stopni.
Temperatura przechowywania: od -20 do 60 stopni
