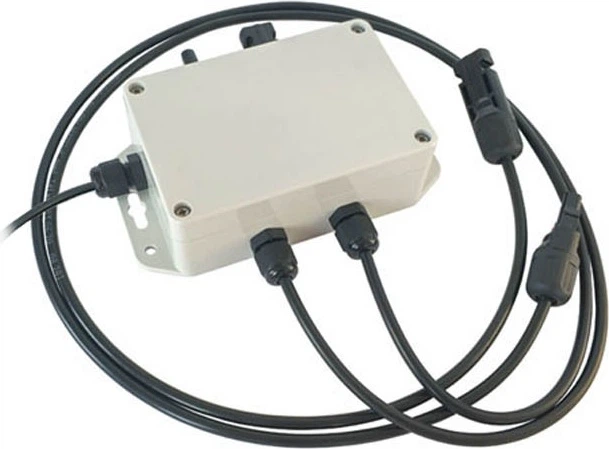

Moduł systemu p-poż AZO Digital MP-20 (AZO00D1265)

Panele fotowoltaiczne zasilające inwertery centralne wytwarzają niebezpieczne wysokie napięcie stałe, które w wypadku pożaru i akcji ratowniczo-gaśniczej stwarza duże niebezpieczeństwo porażenia ratowników.

Głównym zadaniem systemu bezpieczeństwa instalacji PV jest wyłączenie niebezpiecznego napięcia na obwodach prądu stałego w sytuacjach awaryjnych oraz podczas zaników sieci energetycznej. Kompletny system bezpieczeństwa instalacji PV wymaga zastosowania modułów MP-20, centrali sterującej SMP-50 lub SMP-100 oraz wiązki sterującej WZK-200.

Oprócz tego w instalacji powinny również znaleźć się takie elementy jak:

• wyłącznik nadprądowy
• wyzwalacz wzrostowy
• przycisk przeciwpożarowy

Moduł bezpieczeństwa MP-20 należy zamontować w najbliższym sąsiedztwie panela PV, najlepiej przykręcając go do jego ramy. Przewody DC wychodzące z panelu należy wpiąć do zamontowanych w module gniazd MC4. Wychodzące z modułu przewody, zakończone złączami MC4, należy wpiąć do stringu DC, a przewód sterujący (zakończony wtykiem DC Jack) do wiązki sterującej. Jeden koniec wiązki sterującej należy połączyć z wyjściem centrali (SMP-50 lub SMP-100), a drugi szczelnie zaizolować.

Centralę należy zasilić z sieci energetycznej, poprzez wyłącznik nadprądowy połączony mechanicznie z wyzwalaczem wzrostowym. Do wyzwalacza podłączamy przycisk przeciwpożarowy, który zasilamy z sieci. Przycisk należy zamontować w dostępnym i opisanym miejscu.

Domyślnie, nie zasilone moduły MP-20 zwierają wyjścia paneli (napięcie spada do 0V na panelu). Zasilenie centrali sterującej powoduje pojawienie się napięcia we wiązce sterującej, co w konsekwencji powoduje ich odblokowanie i zasilenie inwertera centralnego.

Gdy centrala ponownie nie ma zasilania, moduły MP-20 zwierają wyjścia paneli, doprowadzając do zaniku napięcia w instalacji PV, dzięki czemu w razie pożaru można bezpiecznie podjąć akcję ratowniczą.
