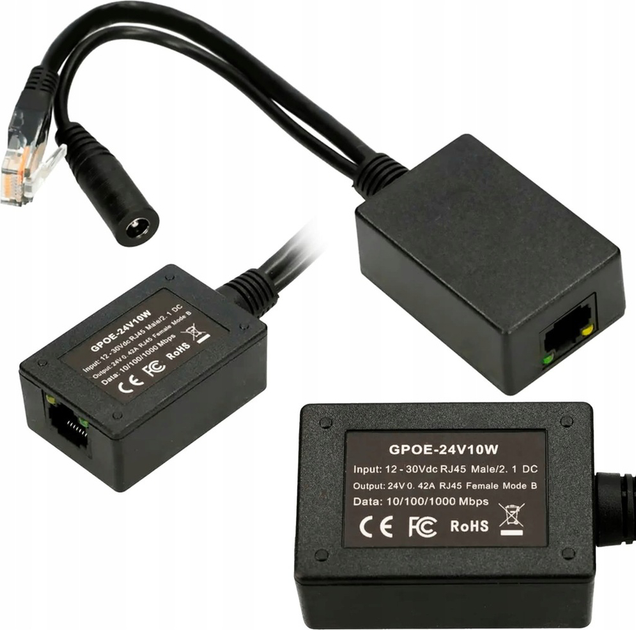

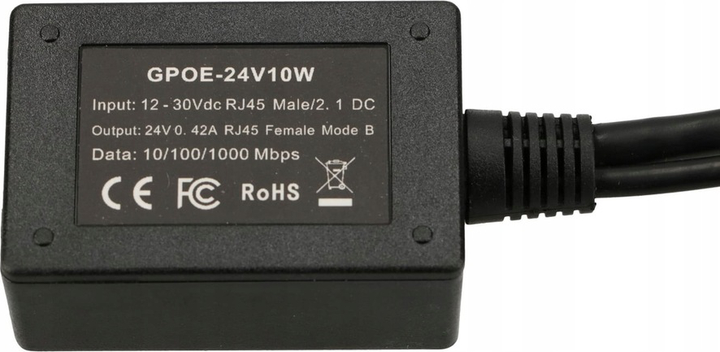

Інжектор PoE з інвертором 10-24 В на 24 В Extralink 1 гігабітний порт (EX.14688)

Інжектор Poe дозволяє подавати живлення в мережу 10/100/1000 Мбіт/с через мережевий кабель Ethernet CAT5e, CAT6 або CAT6A. Джерелом живлення може бути будь-який блок живлення від 10В до 30В, а вихідна напруга інжектора становить 48В. Poe-адаптер може харчуватися від роз'єму DC jack 5.5/2.1 мм - або від контактів штекера RJ45 - 4.5 (плюс) і 7.8 - (мінус). За допомогою Poe-інжектора для живлення пристрою 48 В можна використовувати батарею (12 або 24 В) або пасивний PoE (10-30 В).

При підключенні джерела живлення до роз’єму постійного струму 2.1 мм живлення буде ізольовано від роз’єму RJ-45, тому його можна підключити до комутатора або маршрутизатора. Вихідна напруга 48 В подається на контакти 3.6 (плюс) і 1.2 - (мінус) гнізда RJ-45 для живлення будь-якого пристрою 802.3af. Відбувається обмін як напругою, якою живиться приймальний пристрій, так і контактами, на яких працює живлення через Ethernet.
