Модуль ATTE Switch для IP-камер IP-5-11-M2 POE (IP-5-11-M2)

Комплект для 5 IP-камер, у зовнішньому корпусі ABOX-M2, блок живлення 96 Вт, 6-портовий PoE комутатор 10/100 Мбіт/с (5xPoE + 1xUplink), електронні запобіжники, режим Long Range

Основні характеристики та функції:

• Можливість живлення 5 приймачів PoE 802.3at/af або ПАСИВНИХ
• можливість передачі даних до 280 м (у режимі великої дальності)
• електронний запобіжник незалежно для кожного каналу PoE (автоматичне повернення)
• можливість вимкнення живлення на вибраних портах PoE
• чітка оптична індикація стану живлення та передачі даних
• до 60 Вт живлення на порту LAN_5 PoE IN/OUT
• до 40 Вт потужності на інших портах PoE
• легкий та швидкий запуск без необхідності налаштування параметрів
• високий ККД модуля живлення (>90%)
• легке та швидке встановлення завдяки модульній конструкції
• легке розширення та масштабованість системи шляхом додавання додаткових комутаторів серій xPoE/IP та IPB/IPUPS
• встановлення модулів у будь-яку перфоровану частину монтажного листа (растрова система)
• можливість зберігання запасного кабелю всередині корпусу, введення кабелю через встановлені в корпусі сальники: 6xM16 та 1xM20
• 4 ручки в комплекті
• збірка корпусу без порушення класу захисту IP56

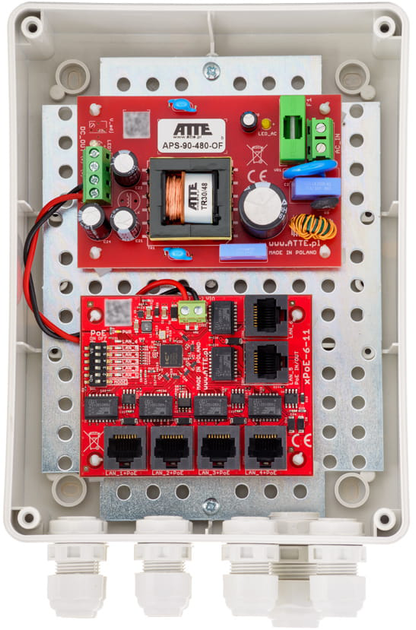

Комплект включає:

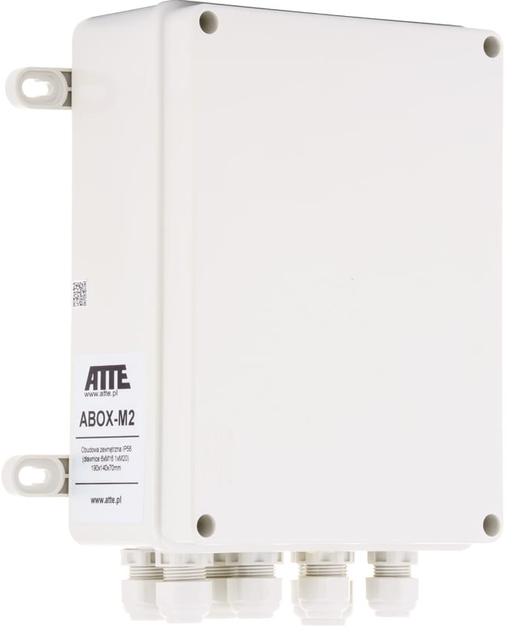

1x корпус ABOX-M2

1 блок живлення APS-90-480-OF

1x комутатор xPoE-6-11-OF



IP-5-11-M2 – це готовий комплект, призначений для живлення системи IP-відеонагляду, що складається з п'яти IP-камер. Електронний захист виходу PoE забезпечує безперервну роботу всієї системи у разі короткого замикання або перевантаження окремих ліній електропередач, а також автоматичне відновлення напруги після відключення. Комплекти з комутатором PoE призначені для роботи з IP-камерами та іншими мережевими пристроями, що живляться за стандартами 802.3at/af та PoE PASSIVE.

Режим «Long Range» дозволяє розширити дальність передачі до 280 метрів за допомогою стандартного кабелю UTP. Комутатор пропонує два режими: стандартний та розширений дальність. Коли перемикач Long Range вимкнено (OFF), усі порти працюють на швидкості 100 Мбіт/с, забезпечуючи дальність Ethernet до 100 метрів. Перемикання DIP-перемикача у положення ON збільшує дальність до 280 метрів, тоді як швидкість на портах з 1 по 4 зменшується до 10 Мбіт/с. Цієї пропускної здатності достатньо для ефективної підтримки однієї камери. В обох режимах швидкість на портах UpLink 5 та 6 становить 100 Мбіт/с.

Увімкнений режим LongRange забезпечує більшу гнучкість у розміщенні камери. Збільшення відстані від комутатора дозволяє легше охоплювати більшу площу без необхідності будівництва додаткових точок розподілу.

Незалежно від обраного режиму роботи, комутатор підтримує захист від короткого замикання та перенапруги PoE для захисту мережевих пристроїв. Порт 6 UpLink, незалежно від обраного режиму роботи, не підтримує живлення PoE. Він забезпечує безпечне підключення різних сегментів локальної мережі.

Коментарі:

• За замовчуванням режим LongRange вимкнено.
• Зміна режимів вимагає перезавантаження живлення.
• Рекомендується попередньо протестувати функцію перед впровадженням
• Немає ізоляції портів VLAN — безперебійний зв'язок між усіма портами комутатора незалежно від режиму роботи
• У разі значних відстаней ми рекомендуємо живити комутатор напругою 55 В від спеціалізованого джерела живлення APS-90-550-OF або використовувати перетворювач ASUC-100-550-OF у випадку буферних комплектів.
• Дальність передачі залежить від використовуваного кабелю, рекомендується кабель Cat5e/6. Використання низькоякісних кабелів або кабелів CCA безпосередньо впливає на значне зменшення дальності та обмежений бюджет PoE, що передається до камери.

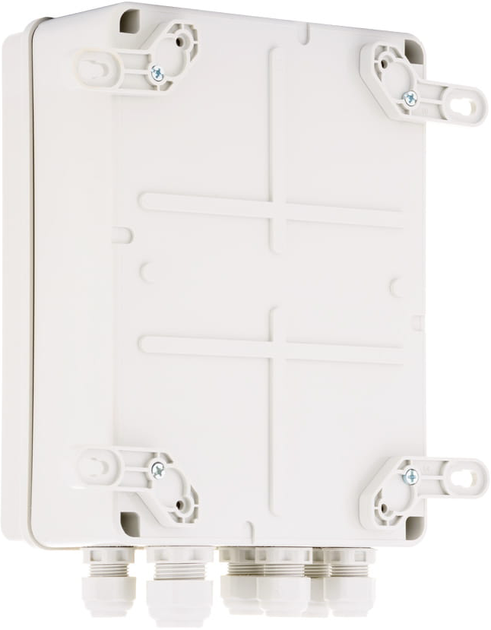

Зовнішні корпуси серії ABOX пропонують зручне рішення для захисту пристроїв та кабельних з'єднань, встановлених на відкритому повітрі. Високоякісний пластик забезпечує стійкість до ультрафіолетового випромінювання та інших несприятливих погодних умов. Доступні моделі оснащені монтажною пластиною зі спеціальним візерунком сітки 10,8 мм, сумісним з відстанню між монтажними отворами вбудованих модулів. Ця система дозволяє вертикальний або горизонтальний монтаж вибраних пристроїв у будь-якій перфорованій секції монтажної пластини.
