Комутатор ATTE IPUPS-9-11-F (IPUPS-9-11-F)

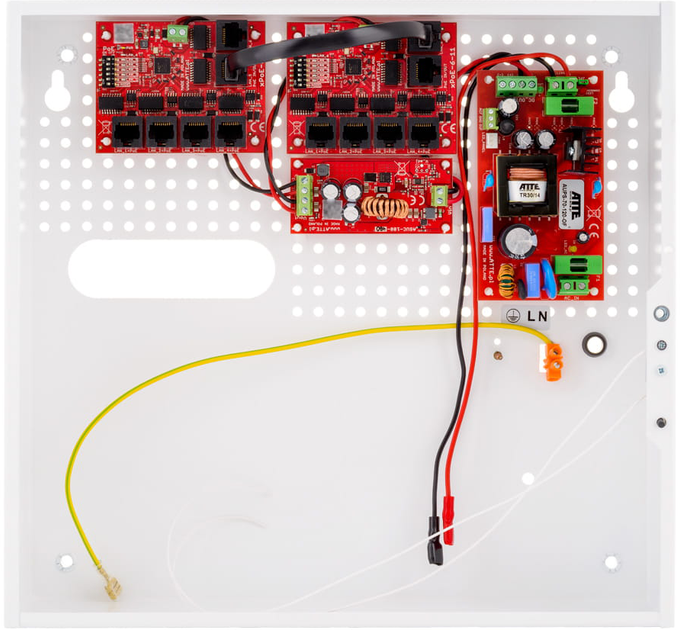

Буферний комплект для 9 IP-камер, у внутрішньому корпусі ABOX-F (1x AKU 18Ah) , блок живлення 72 Вт, 10-портовий PoE комутатор 10/100 Мбіт/с (9xPoE + 1xUplink), електронні запобіжники, режим Long Range

Основні характеристики та функції:

• Можливість буферного живлення для 9 приймачів PoE 802.3at/af або PASSIVE
• можливість передачі даних до 280 м (у режимі великої дальності)
• електронний запобіжник незалежно для кожного каналу PoE (автоматичне повернення)
• можливість вимкнення живлення на вибраних портах PoE
• чітка оптична індикація стану живлення та передачі даних
• до 65 Вт живлення через порт LAN_5 PoE IN/OUT
• до 40 Вт потужності на інших портах PoE
• легкий та швидкий запуск без необхідності налаштування параметрів
• високий ККД модуля живлення (90%)
• два значення напруги живлення доступні: 12 В постійного струму та 48 В постійного струму
• легке та швидке встановлення завдяки модульній конструкції
• легке розширення та масштабованість системи шляхом додавання додаткових комутаторів серій xPoE/IP та IPB/IPUPS
• монтаж модулів у будь-якому отворі корпусу (растрова система)
• місце для акумулятора 18 Аг

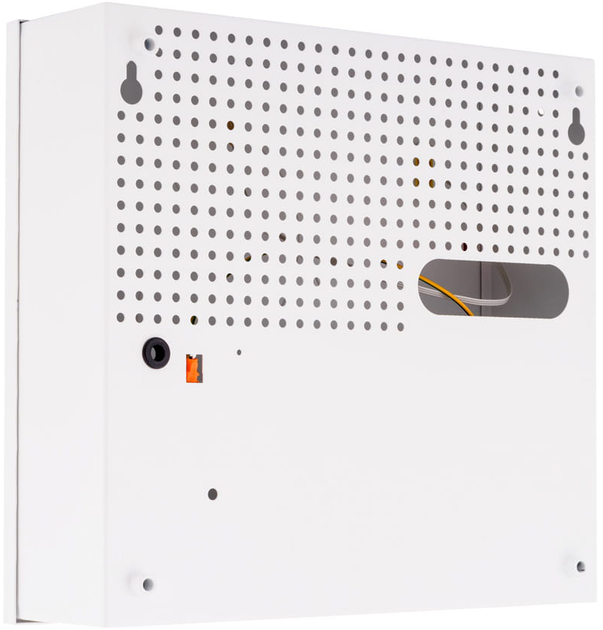

• кабельні вводи на задній панелі корпусу, відстань до стіни/поверхні для монтажу
• можливість зберігання запасних кабелів всередині корпусу

IPUPS-9-11-F – це готовий комплект, призначений для забезпечення буферного живлення системи IP-відеоспостереження, що складається з дев'яти IP-камер. Електронний захист виходу PoE забезпечує безперервну роботу всієї системи у разі короткого замикання або перевантаження окремих ліній електропередач, а також автоматичне відновлення напруги після усунення збою.

Комплекти буферизованих комутаторів PoE призначені для використання з IP-камерами та іншими мережевими пристроями, що працюють за стандартами 802.3at/af та PoE PASSIVE PoE. Підключення відповідних акумуляторів забезпечує безперебійну роботу блоку живлення під час періодичних відключень електроенергії.

Режим «Long Range» дозволяє розширити дальність передачі до 280 метрів за допомогою стандартного кабелю UTP. Комутатор пропонує два режими: стандартний та розширений дальність. Коли перемикач Long Range вимкнено (OFF), усі порти працюють на швидкості 100 Мбіт/с, забезпечуючи дальність Ethernet до 100 метрів. Перемикання DIP-перемикача у положення ON збільшує дальність до 280 метрів, тоді як швидкість на портах з 1 по 4 зменшується до 10 Мбіт/с. Цієї пропускної здатності достатньо для ефективної підтримки однієї камери. В обох режимах швидкість на портах UpLink 5 та 6 становить 100 Мбіт/с.

Увімкнений режим LongRange забезпечує більшу гнучкість у розміщенні камери. Збільшення відстані від комутатора дозволяє легше охоплювати більшу площу без необхідності будівництва додаткових точок розподілу.

Незалежно від обраного режиму роботи, комутатор підтримує захист від короткого замикання та перенапруги PoE для захисту мережевих пристроїв. Порт 6 UpLink, незалежно від обраного режиму роботи, не підтримує живлення PoE. Він забезпечує безпечне підключення різних сегментів локальної мережі.

Коментарі:

• За замовчуванням режим LongRange вимкнено.
• Зміна режимів вимагає перезавантаження живлення.
• Рекомендується попередньо протестувати функцію перед впровадженням
• Немає ізоляції портів VLAN — безперебійний зв'язок між усіма портами комутатора незалежно від режиму роботи
• У разі значних відстаней ми рекомендуємо живити комутатор напругою 55 В від спеціалізованого джерела живлення APS-90-550-OF або використовувати перетворювач ASUC-100-550-OF у випадку буферних комплектів. Дальність передачі залежить від використовуваного кабелю, рекомендується кабель Cat5e/6. Використання низькоякісних кабелів або кабелів CCA безпосередньо впливає на значне зменшення дальності та обмежений бюджет PoE, що подається на камеру.

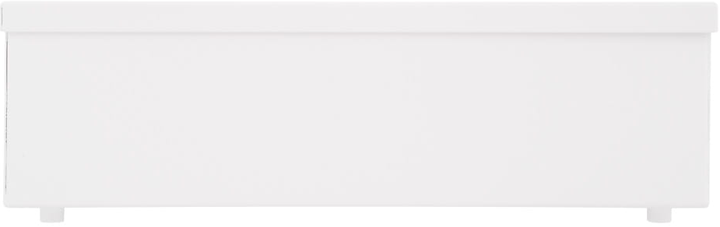

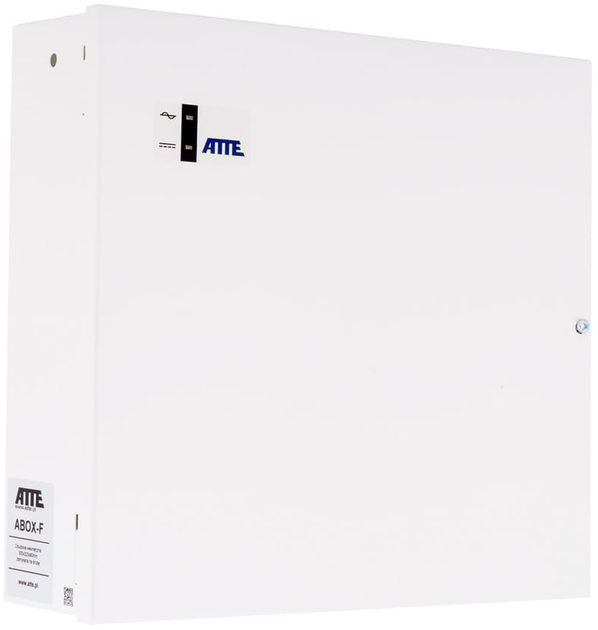

Корпуси серії ABOX для внутрішнього монтажу пропонують зручне рішення проблеми естетично привабливого монтажу пристроїв та внутрішньої проводки. Всі корпуси виготовлені з листової сталі, покритої порошковою фарбою напівматового білого кольору. Виробництво на сучасній виробничій лінії забезпечує найвищу якість та точність. Кожен корпус оснащений гвинтовим замком, знімними дверцятами та датчиком втручання. Доступні моделі мають спеціальний візерунок сітки 10,8 мм, сумісний з відстанню між монтажними отворами вбудованих модулів. Ця система дозволяє вертикальний або горизонтальний монтаж вибраних пристроїв у будь-якій попередньо перфорованій області корпусу.
