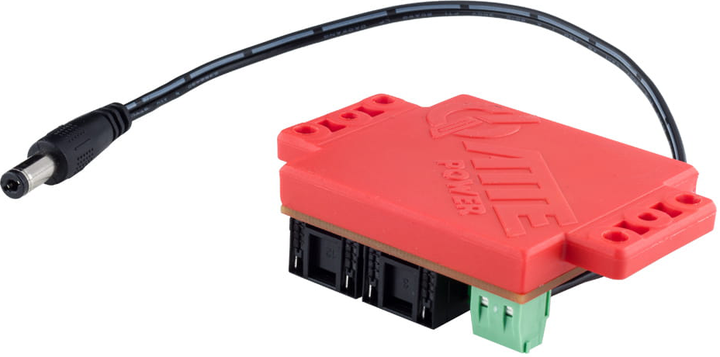

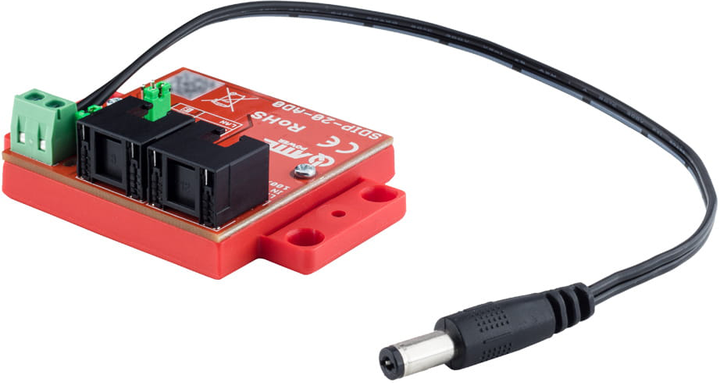

SDIP-20-AD0 поєднує функціональність усіх перетворювачів SDIP-12-XXX і може використовуватися як альтернатива будь-якому адаптеру цього типу. Крім того, перетворювач SDIP-20-AD0 має більший бюджет потужності (20 Вт), ніж адаптери серії SDIP-12-XXX.

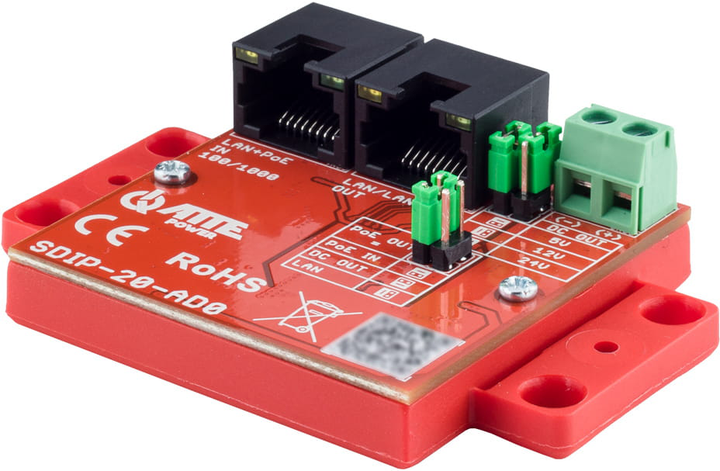

Робочий стан сигналізується світлодіодами:
- LED PWR - наявність живлення
- Світлодіод у роз'ємах RJ45 - живлення PoE на порту
Пристрій має ступінь захисту IP20; для забезпечення захисту від атмосферних впливів та конденсації вологи потрібен відповідний корпус (мінімум IP44).
Якщо пристрій використовуватиметься у невеликому просторі, можна розрізати та зламати монтажні кронштейни підставки, щоб зменшити розміри модуля.

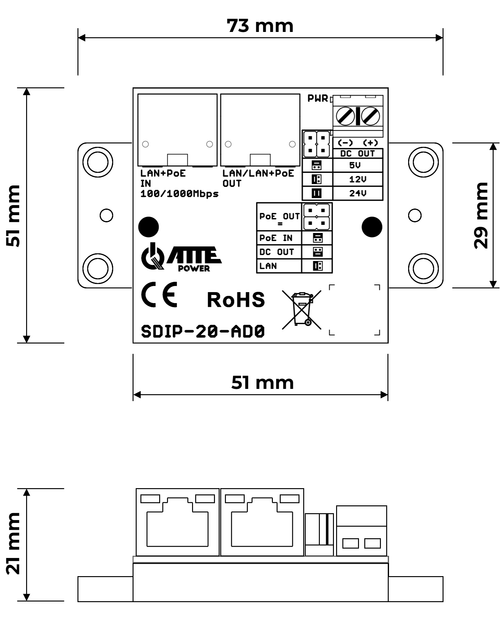

SDIP-20-AD0 оснащений універсальною монтажною основою, яка дозволяє використовувати кілька варіантів монтажу:
- за допомогою монтажних штифтів на сітці 10,8 мм, яка присутня у всіх корпусах ABOX
- використання монтажних штифтів для адаптерів RACK 19" та RACK 10"
- шляхом вкручування через додаткові отвори до будь-якої плоскої поверхні
- за допомогою додаткового адаптера ADD-TH35 модуль можна встановити на рейку TH35 (DIN)
Примітки щодо встановлення

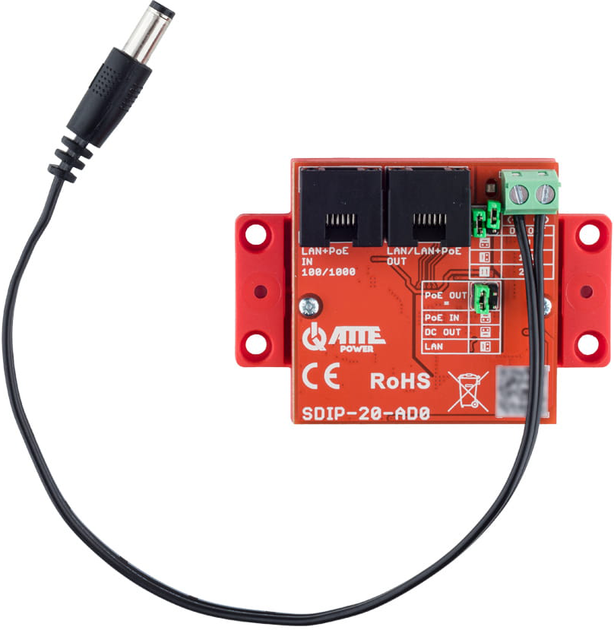

- Перед підключенням пристрою перевірте правильність конфігурації перемичок.
- Загальна потужність перетворювача становить 20 Вт, яка використовується для живлення постійного струму та живлення PoE.
- Перед підключенням приймача переконайтеся, що використовується правильний рівень напруги PoE та які пари слід живити.
- Загальна потужність, споживана приймачами, підключеними до адаптера, не може перевищувати бюджет потужності, що пропонується вимикачем живлення.
- У разі недостатнього живлення на порту PoE IN, ми рекомендуємо використовувати будь-яку модель з лінійки ATTE як вимикач живлення, наприклад, IPB 5-10.
