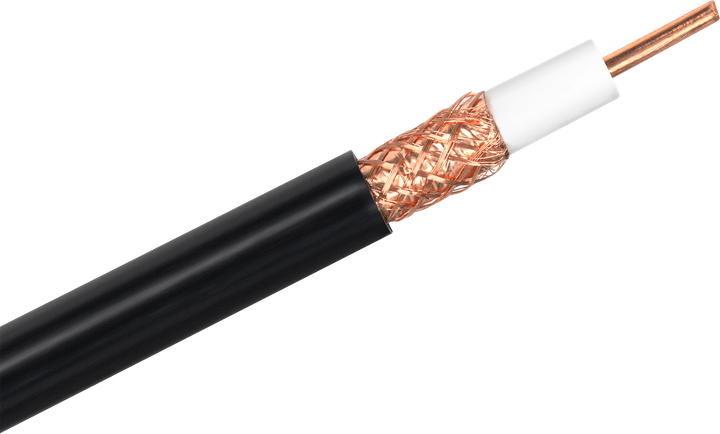

Cabletech H1000 to kabel koncentryczny o impedancji 50 Ω, oferowany w rolce o długości 100 m. Konstrukcja przewodu została oparta na miedzianej żyle głównej o średnicy 2.6 mm, zapewniającej przewodzenie sygnału w instalacjach wykorzystujących przewody koncentryczne o tej impedancji.
Żyłę główną otacza dielektryk PE o średnicy 7.1 mm. Ekran wykonano z miedzianego oplotu, natomiast zewnętrzna powłoka z PVC w kolorze czarnym zabezpiecza konstrukcję przewodu. Całkowita średnica zewnętrzna kabla wynosi 10.3 mm.
Tłumienność Cabletech H1000 zależy od częstotliwości przesyłanego sygnału. Wynosi 0.95 dB/100 m przy 5 MHz, 4.2 dB/100 m przy 100 MHz oraz 9 dB/100 m przy 400 MHz. Dla częstotliwości 800 MHz wartość ta wynosi 13.6 dB/100 m, a dla 1000 MHz – 15.8 dB/100 m.

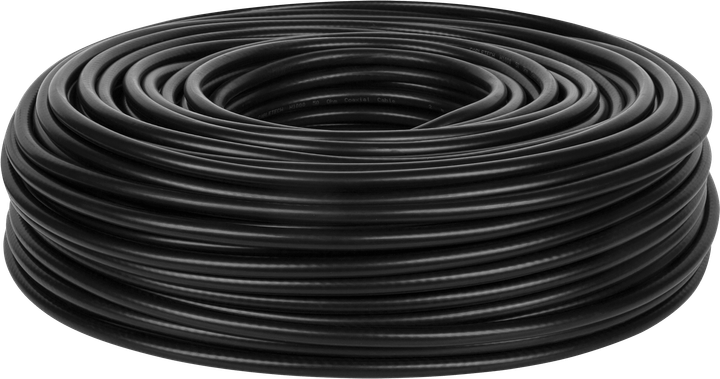

Przy wyższych częstotliwościach tłumienność wynosi 22.2 dB/100 m przy 1750 MHz, 25.3 dB/100 m przy 2150 MHz i 27.2 dB/100 m przy 2400 MHz. Dla częstotliwości 5000 MHz osiąga 43.3 dB/100 m. Rolka 100 m umożliwia dopasowanie długości odcinków przewodu do wykonywanej instalacji.
