Antena radiowa Barczak Electronics UKF TOTAL-FM (ANT0320)

Antena radiowa Barczak Electronics UKF TOTAL-FM

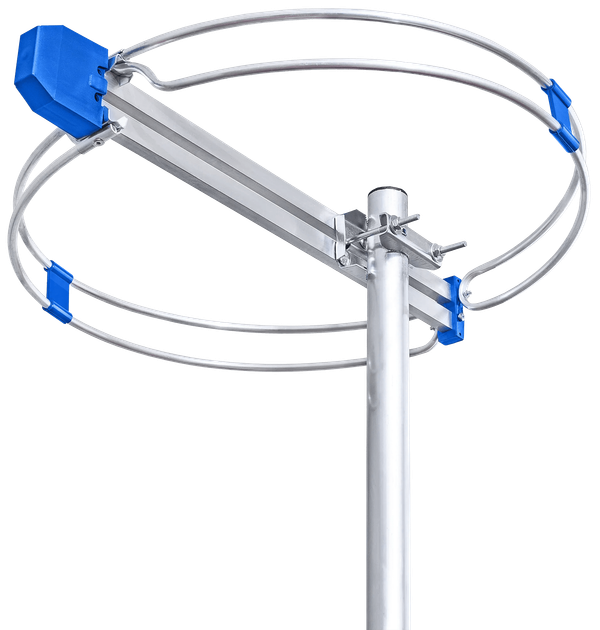

Antena radiowa Barczak Electronics UKF TOTAL-FM ma konstrukcję szerokopasmowego dipola z elektryczną kompensacją falową, co umożliwia przeniesienie całego pasma UKF-FM o szerokości 20 MHz. Antena jest przystosowana do odbioru audycji stereofonicznych i monofonicznych.

Charakterystyka promieniowania anteny jest dookólna. Konstrukcja umożliwia użytkowanie zarówno wewnątrz pomieszczeń, jak i na zewnątrz budynków. Antena posiada niezbędne zabezpieczenie antykorozyjne.

Impedancja wyjściowa anteny wynosi 75 Ω, a zysk energetyczny w stosunku do źródła izotropowego wynosi 2.15 dB. Współczynnik fali stojącej jest mniejszy niż 1.5, przy normie wynoszącej 2.

W porównaniu ze standardowymi antenami prętowymi stosowanymi w odbiornikach radiowych, których długość wynosi około 30 cm, antena zapewnia zysk +6 dB. Jej średnica wynosi 470 mm, podczas gdy długość prostego dipola λ/2L wynosi 1500 mm, co sprawia, że antena jest poręczna i wygodna w eksploatacji.

Antena może pracować w polaryzacji poziomej lub pionowej, w zależności od polaryzacji stosowanej przez stację nadawczą na danym obszarze.

Parametry techniczne:

• Impedancja wyjściowa: 75 Ω.

• Zysk energetyczny w stosunku do źródła izotropowego: 2.15 dB.

• Współczynnik fali stojącej: poniżej 1.5.

• Pasmo UKF-FM: 20 MHz.

• Charakterystyka promieniowania: dookólna.

• Średnica: 470 mm.

• Zysk w porównaniu z anteną prętową o długości około 30 cm: +6 dB.

• Polaryzacja: pozioma lub pionowa.

• Sposób użytkowania: wewnętrzny lub zewnętrzny.
